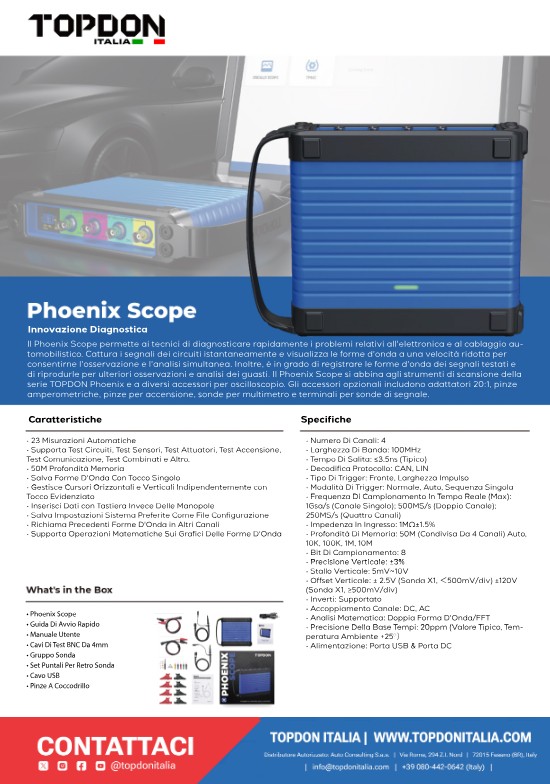

Phoenix Scope

Innovazione Diagnostica

Il Phoenix Scope consente ai tecnici di diagnosticare rapidamente i problemi di elettronica e cablaggio del settore auto.

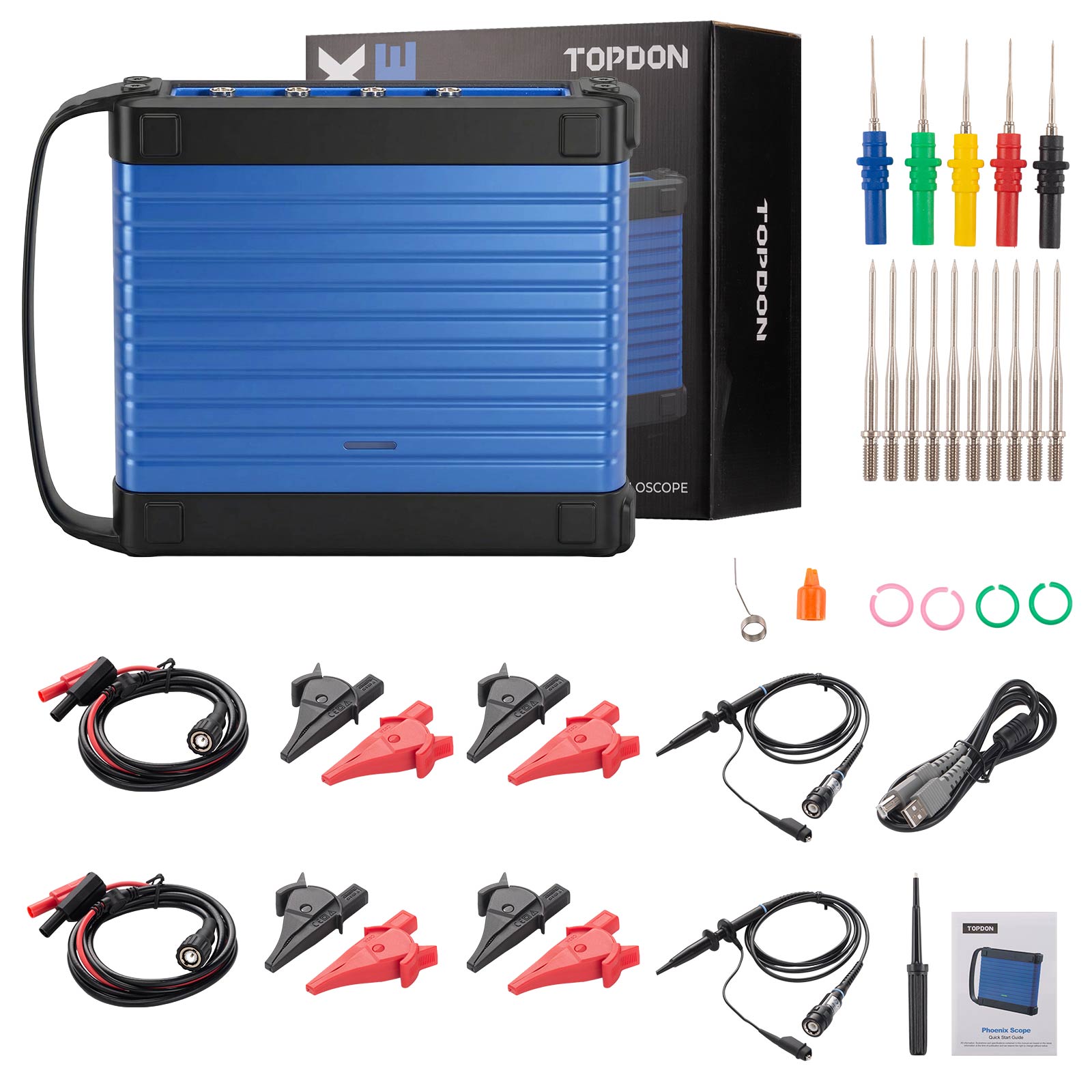

Acquisisce rapidamente i segnali dei circuiti e visualizza le forme d’onda dei segnali a una velocità inferiore per l'osservazione e l'analisi simultanee. Inoltre, può registrare le forme d'onda dei segnali testati e riprodurle per ulteriori osservazioni e analisi dei guasti. Il Phoenix Scope si abbina agli strumenti di scansione Phoenix TOPDON e a diversi accessori. Gli accessori opzionali comprendono adattatori 20:1, pinze di corrente, pinze di accensione, sonde multimetro e bacchette per sonde di segnale.

23 tipi di misure automatiche
Visualizzata in un'unica schermata e chiara a colpo d'occhio, questa funzione supporta la selezione e la cancellazione con un solo tocco, eliminando la noia di sfogliare le pagine e cercare, rendendo le misure automatiche utili e convenienti.

Potente funzione di trigger
Questa funzione supporta trigger di bordo, di larghezza d'impulso e di altro tipo. L'impostazione semplice e intuitiva con la commutazione rapida della sorgente di trigger rende estremamente facile l'utilizzo delle parti più difficili dell'oscilloscopio.

Elevata ampiezza di memoria
Con una memoria fino a 50M, combinata con la tecnologia di zoom, il Phoenix Scope consente di visualizzare completamente sia le immagini globali che quelle di dettaglio. L'area superiore può essere sfogliata globalmente, mentre l'area inferiore può essere ricercata per i dettagli, rendendo il debug più veloce del doppio.

Funzione speciale di archiviazione rapida
Rispetto ai normali oscilloscopi che richiedono da 3 a 5 passaggi, il Phoenix Scope può salvare las forme d'onda con un solo tocco, riducendo i tempi di salvataggio di oltre il 70%.

Comodo uso del cursore
È possibile aprire separatamente i cursori orizzontale e verticale con un solo tocco. Ogni cursore può essere trascinato in modo indipendente. Il tracciamento del cursore si ottiene direttamente con un semplice tocco di evidenziazione, aumentando l'efficienza complessiva di oltre l'80%.

Immissione con tastiera progressiva
Quando si immettono nomi e caratteri, i normali strumenti di misura possono utilizzare solo la rotellina per selezionare i caratteri uno per uno. Il Phoenix Scope supports l'immissione da tastiera, che migliora l'efficienza di oltre il 90%.

Impostazioni di sistema personalizzabili e caricabili
Sono disponibili diverse impostazioni di sistema preferite che possono essere salvate come file di configurazione. Ciò consente di caricare direttamente i file di configurazione per visualizzarli in base alle proprie preferenze senza doverli impostare ripetutamente.

Registrazione e riproduzione della forma d'onda
È possibile registrare e salvare la forma d'onda in un formato specifico, che può essere richiamato direttamente in seguito e visualizzato come forma d'onda di riferimento del canale corrispondente.

Supporta le operazioni matematiche sulle forme d'onda
Questa funzione supporta i calcoli di addizione, sottrazione, moltiplicazione e divisione delle forme d'onda a due canali, oltre alla Trasformata Rapida di Fourier.

Supporta una varietà di test per autoveicoli
Questa funzione supporta test di funzionamento, test di sensori, test di attuatori, test di accensione, test di comunicazione, test di combinazione, ecc. Per ogni tipo di test sono preimpostati diversi parametri e metodi di connessione specifici.

CARATTERISTICHE

23 Misurazioni Automatiche
SupportaTest Circuiti, Test Sensori, Test Attuatori, Tes tAccensione, Test Comunicazione, Test Combinati e Altro.
50M Profondità Memoria
Salva Forme D'Onda Con Tocco Singolo
Gestisce Cursori Orizzontali e Verticali Indipendentemente con Tocco Evidenziato
Inserisci Dati con Tastiera Invece Delle Manopole
Salva Impostazioni Sistema Preferite Come File Configurazione
Richiama Precedenti Forme D'Onda in Altri Canali
Supporta Operazioni Matematiche Sui Grafici Delle Forme D'Onda

SPECIFICHE

Numero di canali: 4
Larghezza di banda: 100 MHz
Tempo di salita: ≤ 3.5 ns (Tipico)
Decodifica protocollo: CAN, LIN
Tipo di trigger: Fronte, Larghezza Impulso
Modalità di trigger: Normale, Auto, Sequenza Singola
Frequenza di campionamento in tempo reale (Max): 1 GSa/s (Canale Singolo); 500 MS/s (Doppio Canale); 250 MS/s (Quattro Canali)
Impedenza in ingresso: 1 MΩ ± 1.5%
Profondità di memoria: 50M (Condivisa da 4 canali) Auto, 10K, 100K, 1M, 10M
Bit di campionamento: 8
Precisione verticale: ± 3%
Stallo verticale: 5 mV ~ 10 V
Offset verticale: ± 2.5 V (Sonda X1, < 500 mV/div) ± 120 V (Sonda X1, ≥ 500 mV/div)
Inverti: Supportato
Accoppiamento canale: DC, AC
Analisi matematica: Doppia Forma D'Onda / FFT
Precisione della base tempi: 20 ppm (Valore Tipico, Temperatura Ambiente +25°C)
Alimentazione: Porta USB & Porta DC
